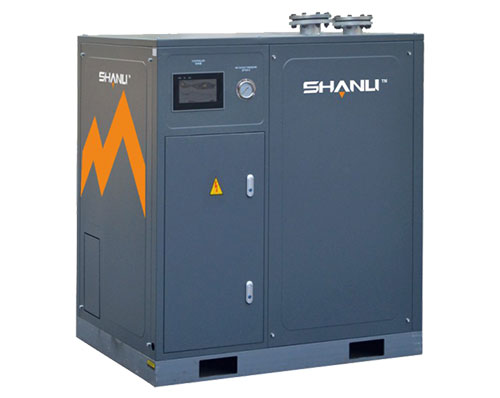

水冷型冷凍式壓縮空氣干燥機
適用工況
最高溫進氣溫度：60℃
環境溫度：5℃-50℃
壓力范圍：0.6-1.6Mpa(0.5-12Nm3/min）
0.6-1.0Mpa（15Nm 3/min及以上）
壓力露點：2℃~10℃
壓力損失：≤進氣壓力的3%
冷卻方式：水冷
制冷劑：0.5-2Nm3/min為R134a
3-12Nm3/minR410a
15-80Nm3/minR407c
80Nm3/min及以上為R22
設計工況
進氣溫度：38℃
環境溫度：38℃
工作壓力：0.7Mpa
冷卻水溫度：≤32℃
注冊登記
水冷型冷凍式壓縮空氣干燥機特點
■ 保證設備在50℃的環境溫度下正常運行；
■ 0.5-80立方采用環保冷媒；使用將回熱器、蒸發器和氣液分離器功能三合一板式/板翅式換熱器，換熱效果好，結構緊湊美觀；制冷部件模塊化，方便拆裝與檢修，可替換性強；
■ 80立方以上采用R22冷媒，管殼式換熱器；氣液分離器采用了自主設計的“直接碰撞式分離+低速離心分離+不銹鋼絲網除霧分離”三級分離方式，將99.9%的液態水分從被冷卻的壓縮空氣中分離出來，防止水分的二次蒸發，保證成品氣的低露點品質；
■ 制冷壓縮機采用丹麥丹佛斯（DANFOSS）、臺灣復盛（FUSHENG）、日本松下（PANASONIC）、德國比澤爾（BITZER）、德國谷輪（COPELAND）、上海海立（HIGHLY）等公司全封閉或半封閉制冷壓縮機,運轉穩定、噪聲低、COP高、性能可靠、省電壽命長；
■ 制冷控制元件采用先進的丹麥丹佛斯(DANFOSS)、美國艾默生(EMERSON)、斯波蘭(SPORLAN)等公司的制冷元件；
■ 實時顯示運行參數；
水冷型冷凍式壓縮空氣干燥機（板翅式）
| 項目型號 |
空氣 處理量 （Nm3/min） |
電壓 （V） |
冷卻水 循環量 （m3/h） |
空氣接 管口徑 |
冷卻水 管口徑 |
設備 凈重 （Kg） |
長 （mm） |
寬 （mm） |
高 （mm） |
| SDLW-8 | 8.5 | 220 | 1.2 | G2" | R1" | 140 | 600 | 600 | 900 |
| SDLW-10 | 10.9 | 380/220 | 1.6 | G2" | R1" | 180 | 820 | 700 | 1040 |
| SDLW-12 | 12.8 | 380/220 | 1.6 | G2" | R1" | 180 | 820 | 700 | 1040 |
| SDLW-15 | 16 | 380/220 | 2.2 | DN65 | R1" | 200 | 1170 | 920 | 1420 |
| SDLW-20 | 22 | 380/220 | 2.4 | DN65 | R1" | 270 | 1170 | 920 | 1420 |
| SDLW-25 | 26.8 | 380/220 | 2.6 | DN80 | R1-1/2" | 290 | 1170 | 920 | 1420 |
| SDLW-30 | 32 | 380/220 | 3.4 | DN80 | R1-1/2" | 410 | 1400 | 1200 | 1600 |
| SDLW-40 | 43.5 | 380/220 | 4.6 | DN100 | R1-1/2" | 495 | 1400 | 1200 | 1600 |
| SDLW-50 | 53 | 380/220 | 5.8 | DN100 | 1-1/2 | 850 | 1600 | 1200 | 1600 |
| SDLW-60 | 67 | 380/220 | 7.2 | DN125 | 1-1/2 | 1100 | 1600 | 1400 | 1650 |
| SDLW-80 | 90 | 380/220 | 9.1 | DN125 | 1-1/2 | 1500 | 1800 | 1500 | 1770 |
水冷型冷凍式壓縮空氣干燥機（殼管式）
| 項目型號 |
空氣 處理量 （Nm3/min） |
電壓 （V） |
冷卻水 循環量 （m3/h） |
空氣接 管口徑 |
冷卻水 管口徑 |
設備 凈重 （Kg） |
長 （mm） |
寬 （mm） |
高 （mm） |
| SDLW-100 | 110 | 380/220 | 14.6 | DN150 | R2" | 2430 | 2410 | 1135 | 1976 |
| SDLW-120 | 130 | 380/220 | 16.2 | DN150 | R2" | 2500 | 2600 | 1355 | 2144 |
| SDLW-150 | 160 | 380/220 | 18.6 | DN200 | R2-1/2" | 2800 | 2970 | 1550 | 2374 |
| SDLW-200 | 210 | 380/220 | 24.4 | DN200 | R2-1/2" | 3500 | 3370 | 1510 | 2434 |
| SDLW-250 | 260 | 380/220 | 30.5 | DN250 | R3" | 3550 | 3660 | 1960 | 2666 |
| SDLW-300 | 310 | 380/220 | 36 | DN250 | R3" | 3900 | 3795 | 1900 | 2714 |
| SDLW-350 | 350 | 380/220 | 43 | DN300 | R3" | 4000 | 4080 | 2050 | 3009 |
| SDLW-400 | 400 | 380/220 | 50 | DN300 | R4" | 4100 | 4400 | 2050 | 3009 |
| SDLW-450 | 450 | 380/220 | 57 | DN350 | R4" | 4500 | 4600 | 2000 | 3059 |
| SDLW-500 | 500 | 380/220 | 62 | DN350 | R4" | 4700 | 4900 | 2000 | 3059 |
| SDLW-550 | 550 | 380/220 | 68.5 | DN400 | DN125 | 5000 | 4900 | 2160 | 3209 |
| SDLW-600 | 600 | 380/220 | 75 | DN400 | DN125 | 5300 | 4900 | 2260 | 3309 |
注：300立方（含）以上機型為裸機
